Автосуммирование маршрутов в EIGRP

Протокол EIGRP автоматически суммирует маршруты на границе сети, использующей адреса классов.Например маршрутизатор подсоединен только к подсети 10.10.10.0/24, но объявляет, что он подключен ко всей сети класса А – 10.0.0.0/8.В некоторых случаях автосуммирование полезно, это позволяет сделать таблицы маршрутизации максимально компактными.

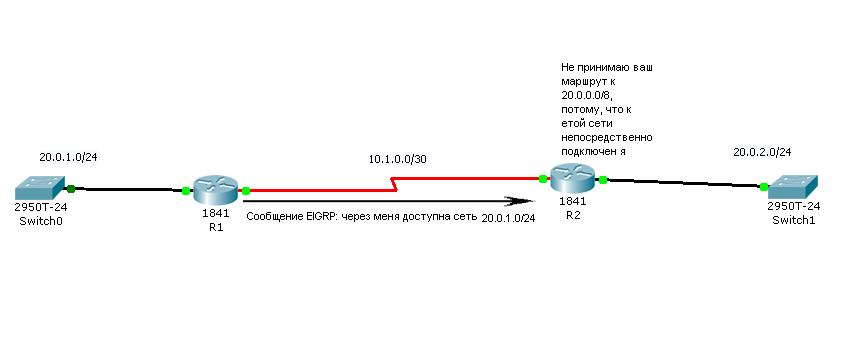

Однако при некоторых обстоятельствах автосуммирование необходимо отключить, это когда в сети есть подсети не являющиеся непрерывными:

Для отключения автосуммирования необходимо использовать следующие команды:

R1(config)#router eigrp X - x ето номер автономной системы
R1(config-router)#no auto-summary

После этого автосуммирование отключиться и обновления о подсетях станут приниматься маршрутизатором:

При использовании протокола EIGRP можно самому(вручную) суммировать маршруты.Маршруты суммируются на каждом интерфейсе отдельно! поэтому нужно выбрать интерфейс который распространяет информацию о маршрутах.Суммированный(обобщенный) адрес можно объявить с помощью следующих команд:

R1(config)#interface serial 0/0/0
R1(config-if)#ip summary-address eigrp X ip-address mask administrative-distance
X -номер автономной системы
ip-address - адрес суммированого маршрута
mask - маска для адреса суммированого маршрута
administrative-distance - административное расстояние данной записи,

по умолчанию ставится 5, но можно назначить и самому от 1 до 255.

Например у нас есть 3 непосредственно подключенных сети 10.1.0.0/16,10.2.0.0/16,10.3.0.0/16.Вместо объявления каждой сети можно суммировать эти маршруты и у
нас получится один маршрут 10.0.0.0/8.
Для етого вводим команду:

R1(config-if)#ip summary-address eigrp 1 10.0.0.0 255.0.0.0 15

все, вместо трех записей у нас объявляется одна.
На маршрутизаторе на котором применяется ручное суммирование в таблице маршрутизации появится запись:

D 10.0.0.0/8 is a summary, 00:00:29, Null0

в качестве источника маршрута Null0, а не реальный интерфейс неспроста, это объясняется тем, что этот маршрут используется только для анонсирования и не представляет маршрута, который может использовать это маршрутизатор для достижения этой сети.
