Назначение clock rate на serial interface Cisco routers

Для правильного назначения clock rate нужно понимать зачем это нужно и как это тработает.Инак, впервую очередь нам нужно разобраться с понятиями DTE и DCE – это устройства которые принимаю участие в процессе передачи на физическом и канальном уровнях  модели OSI. Оно подключено к среде провайдера службы  посредством оборудования линии передачи данных ( Data Circuit-terminating Equipment – DCE ). DCE – устройство конвертирует сигналы от DTE – устройства и преобразовывает их в форму , приемлемую для линии провайдера WAN – служб.

В реальных ситуациях маршрутизатор не выступает в роли dce , этим занимаются либо модем, либо устройство dsu/dsu, но на нижеприведенной схеме приведена лабараторная конфигурация с приминением команды clock rate на роутере cisco.


Теперь приступим к конфигурации и назначению clock rate.
Router1:

Router>en
Router#conf t
Router(config)#hostname R1
R1(config)#interface serial 0/1/0
R1(config-if)#ip address 200.0.0.1 255.255.255.252
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown

Следует отметить что clock rate назначается только с одной стороны глобальной линии связи.

Router2:

Router>en
Router#conf t
Router(config)#hostname R2
R2(config)#interface serial 0/1/0
R2(config-if)#ip address 200.0.0.2 255.255.255.252
R2(config-if)#no shutdown

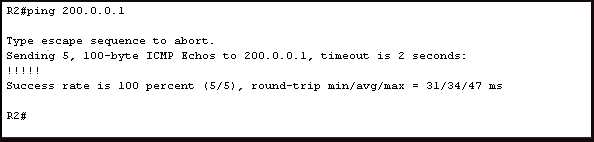

Для проверки работоспособности линии мы задаем команду ping на маршрутизаторе:

Назначение clock rate на маршрутизаторе означает что мы задаем реальную скорость канала в биттах.Есть стандартные значения для устройства dce : 1200, 2400, 4800, 9600, 19200, 38400, 56000, 64000, 128000.

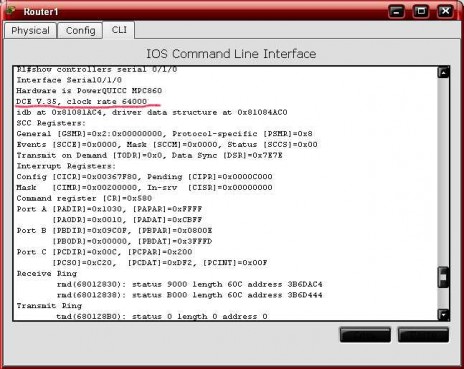

Итак схема работает, но есле вы имеете дело с незнакомой схемой , то посмотреть является ли устройство dce или dte можно с помощью команды show controllers serial.


Ниже приведена лабораторная для скачивания.


Для правильной работы со схемами необходима версия Packet Tracer 5.3.2
