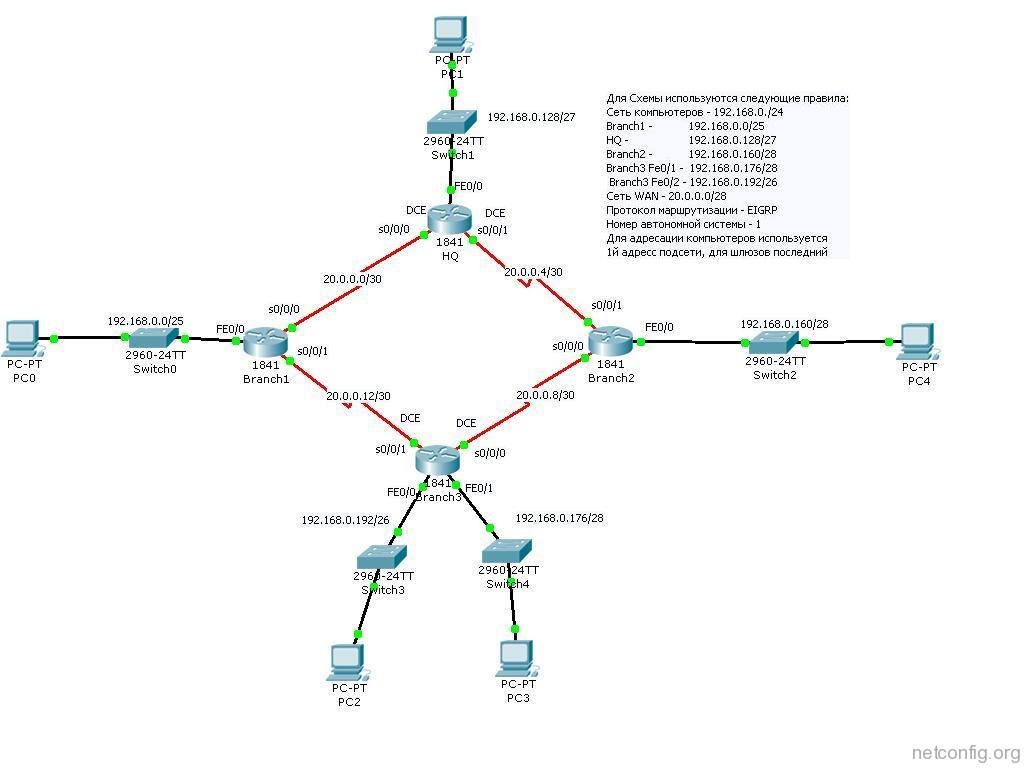

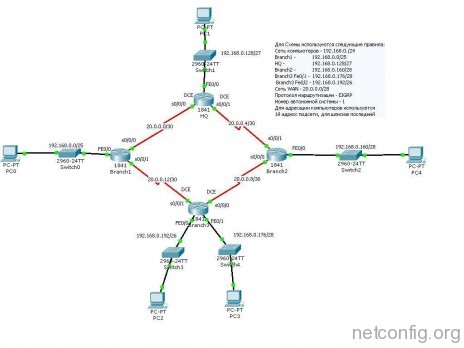

Настройка протокола маршрутизации EIGRP (Enhanced Interior Gateway Routing Protocol) для данной схемы достаточно простая, но все же потребуется немного времени для ее настройки.
Первое что нужно сделать, так это перейти в режим глобальной конфигурации командой configure terminal, далее необходимо сделать следующее:
Branch1(config)# Branch1(config)# router eigrp 1
- 1 это номер автономной системы, на всех роутерах одной автономной системы он должен быть одинаковый.
Branch1(config-router)#
- теперь необходимо объявить непосредственно подключенные сети.
Branch1(config-router)# network 20.0.0.0
- после адреса сети можно добавить wildcard mask, но это не обязательно потому, что маску сети протокол возьмет с интерфейса в этой сети. Если объявить сеть в которой данный маршрутизатор не имеет активных интерфейсов, то такая сеть не войдет в информацию об обновлении маршрутов. Так же если у маршрутизатора 2 и более интерфейса в разных подсетях одной классовой сети, то не обязательно объявлять эту подсеть дважды. Например как на нашей схеме у маршрутизатора Branch1 2 serial интерфейса в разных подсетях, но в одной классовой сети, и можно не объявлять 2 подсети, а объявить одну сеть, как и сделано.
Далее необходимо отключить автосуммирование:
Branch1(config-router)#no auto-summary
– это нужно для того, что бы маршрутизатор принял информацию о подсетях сети 20.0.0.0, по умолчанию автосуммирование включено и производится на границе сети, в таблице маршрутизации вместо сетей 20.0.0.8 и 20.0.0.4 будет
20.0.0.0/8 is a summary, 00:00:01, Null0
– и 2 непосредственно подключенные сети 20.0.0.0 и 20.0.0.4. Вид таблицы маршрутизации
Gateway of last resort is not set 20.0.0.0/8 is variably subnetted, 5 subnets, 2 masks <strong>D 20.0.0.0/8 is a summary, 00:00:01, Null0</strong> C 20.0.0.0/30 is directly connected, Serial0/0/0 D 20.0.0.4/30 [90/2681856] via 20.0.0.2, 00:00:02, Serial0/0/0 D 20.0.0.8/30 [90/2681856] via 20.0.0.13, 00:00:04, Serial0/0/1 C 20.0.0.12/30 is directly connected, Serial0/0/1 192.168.0.0/24 is variably subnetted, 6 subnets, 5 masks D 192.168.0.0/24 is a summary, 00:00:02, Null0 C 192.168.0.0/25 is directly connected, FastEthernet0/0 D 192.168.0.128/27 [90/2172416] via 20.0.0.2, 00:00:02, Serial0/0/0 D 192.168.0.160/28 [90/2684416] via 20.0.0.13, 00:00:04, Serial0/0/1 [90/2684416] via 20.0.0.2, 00:00:02, Serial0/0/0 D 192.168.0.176/28 [90/2172416] via 20.0.0.13, 00:00:04, Serial0/0/1 D 192.168.0.192/26 [90/2172416] via 20.0.0.13, 00:00:04, Serial0/0/1
Но при отключении автосуммирования все становиться на свои места.
По данному примеру конфигурируются все остальные маршрутизаторы на схеме.
Если все сделано правильно, то:
Branch1 running-config
interface FastEthernet0/0 ip address 192.168.0.126 255.255.255.128 duplex auto speed auto ! interface Serial0/0/0 ip address 20.0.0.1 255.255.255.252 ! interface Serial0/0/1 ip address 20.0.0.14 255.255.255.252 ! router eigrp 1 network 20.0.0.0 network 192.168.0.0 no auto-summary ! HQ running-config interface FastEthernet0/0 ip address 192.168.0.158 255.255.255.224 duplex auto speed auto ! interface Serial0/0/0 ip address 20.0.0.2 255.255.255.252 clock rate 64000 ! interface Serial0/0/1 ip address 20.0.0.5 255.255.255.252 clock rate 64000 ! router eigrp 1 network 192.168.0.0 network 20.0.0.0 no auto-summary !
Branch2 running-config
! interface FastEthernet0/0 ip address 192.168.0.174 255.255.255.240 duplex auto speed auto ! interface Serial0/0/0 ip address 20.0.0.9 255.255.255.252 ! interface Serial0/0/1 ip address 20.0.0.6 255.255.255.252 ! router eigrp 1 network 192.168.0.0 network 20.0.0.0 no auto-summary !
Branch3 running-config
! interface FastEthernet0/0 ip address 192.168.0.254 255.255.255.192 duplex auto speed auto ! interface FastEthernet0/1 ip address 192.168.0.190 255.255.255.240 duplex auto speed auto ! interface Serial0/0/0 ip address 20.0.0.10 255.255.255.252 clock rate 64000 ! interface Serial0/0/1 ip address 20.0.0.13 255.255.255.252 clock rate 64000 ! router eigrp 1 network 192.168.0.0 network 20.0.0.0 no auto-summary !
