НАСТРОЙКА ПРОТОКОЛА PPP
R1(config-if)# encapsulation ppp
2.НАСТРОЙКА АУТЕНТИФИКАЦИИ:
a) PAP
R1(config-if)# ppp authentication pap R1(config-if)# ppp pap sent-username имя етого устройства(R1) password пароль пароль должен быть одинаковым на соединенных устройствах R2(config-if)# ppp authentication pap R2(config-if)# ppp pap sent-username имя етого устройства(R2) password пароль
б) CHAP
R1(config)# username имя узла от которого ожидаем соединение(R2) и password пароль
R1(config-if)# ppp authentication chap
R2(config)# username имя узла от которого ожидаем соединение(R1) и password пароль
R2(config-if)# ppp authentication chap
пароль должен быть одинаковым на сединенных устройствах.
Также возможны комбинированные команды:
R1(config-if)# ppp authentication {chap | chap pap | pap chap | pap}в зависимости от постановки зависит приоритет того или иного метода аутентификации(первый приоритетный).Пароль во всей зоне аутентификации должен быть одинаковым.
3.СЖАТИЕ
R1(config-if)# ppp compress stacker или R1(config-if)# ppp compress predictor
4. КАЧЕСТВО КАНАЛА
R1(config-if)# ppp quality номер 1-100
5.МНОГОКАНАЛЬНОСТЬ
R1(config-if)# ppp multilink
ТЕСТИРОВАНИЕ ОШИБОК КОНФИГУРАЦИИ
R1# debug ppp {packet | negotiation | error | chap}
R1# no debug ppp {packet | negotiation | error | chap}packet – отображение получаемых и отправляемых пакетов протокола PPP
negotiation – отображение пакетов протокола PPP, передаваемых при запуске протокола PPP, когда обсуждаются опции етого протокола.
error - отображение ошибок протокола и статистики ошибок, связанных с обсуждением и функционированием соединения протокола РРР.
chap – отображение обмена пакетами протоколов CHAP и PAP
Состояния LCP и NCP можно посмотреть командой show interfaces

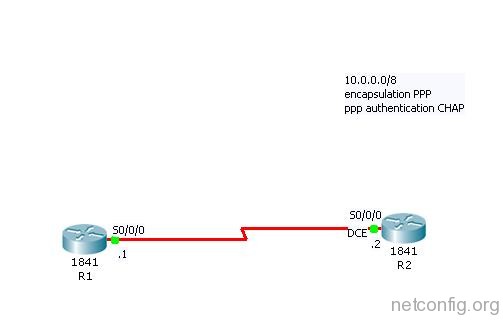

ПРИМЕР НАСТРОЙКИ ПРОТОКОЛА РРР
Router>en Router#config term Router(config)#hostname R1 R1(config)# username R2 password cisco R1(config)# interface serial0/0/0 R1(config-if)#ip address 10.0.0.1 255.0.0.0 R1(config-if)#no shutdown R1(config-if)# encapsulation ppp R1(config-if)#ppp authentication chap или R1(config-if)# encapsulation ppp R1(config-if)#ppp authentication pap R1(config-if)#ppp pap sent-username имя password пароль В данном случае пишется свое имя, но пароль все равно должен быть одинаковый Router>en Router#config term Router(config)#hostname R2 R2(config)# username R1 password cisco R2(config)# interface serial0/0/0 R2(config-if)#ip address 10.0.0.2 255.0.0.0 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown R2(config-if)# encapsulation ppp R2(config-if)#ppp authentication chap или R2(config-if)# encapsulation ppp R2(config-if)#ppp authentication pap R2(config-if)#ppp pap sent-username имя password пароль В данном случае пишется свое имя, но пароль все равно должен быть одинаковый
Александр
Millenio
Morello
Заметьте, что необходимо указать clock rate на интерфейсе, а то ничего не заведется. ковырялся часа 2, пока нашел
Заработал CHAP, а РАР “не заводится”. Все по 5 раз просмотрел, не хочет и все. Может кто взглянит на мой пакет-трейсер файл?
Виктор, PAP не заводится, потому, что тут забыли указать, что для PAP тоже нужно создавать пользователя с именем роутера соседа.
